PE管止氣夾技術背景及創新方式

技術領域
本實用新型涉及一種用于中、低壓燃氣PE 管道停氣時的止氣夾。
背景技術
目前城市燃氣零散工程及燃氣管道搶修過程中，涉及PE 管臨時停氣作業的較多，為了不影響其他用戶的用氣，需要對新建管道接駁點及燃氣管道搶修點段的PE 管道實施臨時停氣。之前的止氣夾是主要部件是千斤頂，作業過程中容易造成PE 管損壞，無法監控千斤頂的完好性，發生失效無法補救或補救的危險系數較高的危險。為此對操作人員的要求較高，需對力度把握得恰到好處，需要操作人員有豐富的經驗。對此應用了此創新技術，大大減少了作業過程中的難題，且操作方便，安全系數高，提高了工作效率。

創新方式：

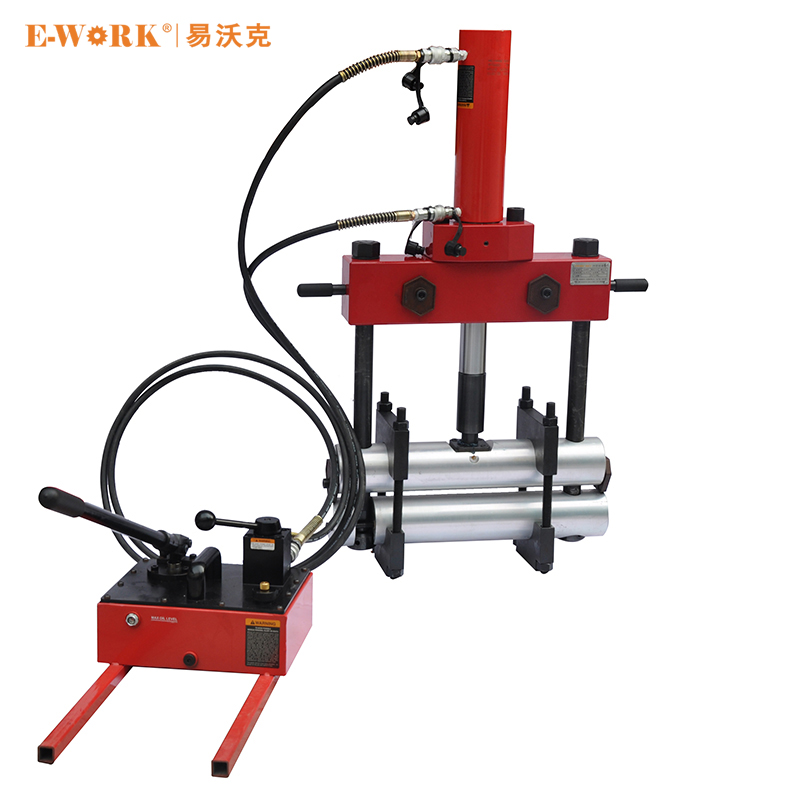

1.一種液壓止氣夾，包括門式框架、由上而下的水平設置并可沿門式框架兩豎邊上下滑動的動夾桿和靜夾桿，所述動夾桿與門式框架下頂面之間垂直度設置有千斤頂，該千斤頂的活動端與動夾桿相連接，固定端緊固于門式框架下頂面，所述千斤頂的進油接頭通過液壓油管連接于液壓泵上。
2.進一步地，所述液壓泵及千斤頂之間還依次設置有閥門及壓力表。
3.進一步地，所述動夾桿與門式框架的下頂面之間對稱地連接有復位彈簧。
4.進一步地，所述門式框架的兩豎邊對稱地設置有用于限定動夾桿滑動上限的限位塊，該限位塊上還設置有起微調左右的調節螺釘。
5.進一步地，所述動夾桿的兩端及靜壓桿的一端分別設置有緊固端板。
6.進一步地，所述動夾兩端緊靠門式框架兩豎邊的內側處分別固定設置有限位柱。
7.進一步地，所述門式框架的上底面垂直設置有帶提手孔的加強板。
8.進一步地，所述液壓泵為手搖式液壓泵。
   本實用新型將千斤頂通過軟管連接至帶有壓力表的液壓泵，提高了止氣操作的精度及可靠性和穩定性，實現了遠程操作，遙調管理，同時還提高了作業效率，操作簡單，重量輕易攜帶，安全效率高。
